cisco 서브넷 나누고 라우터 설정











 실습 1

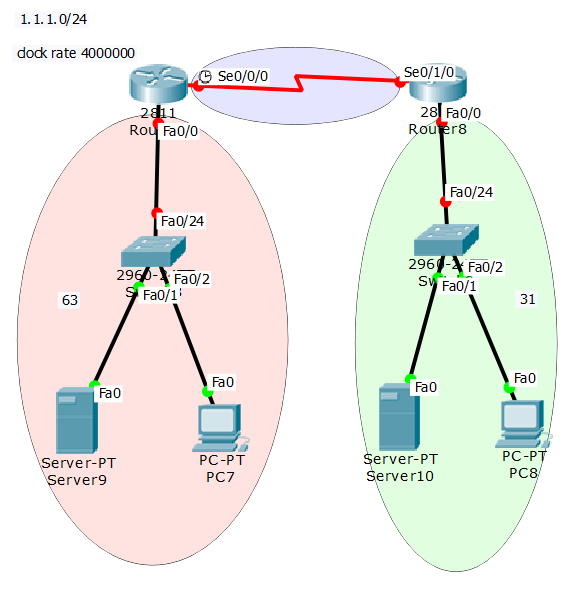

위와 같은 환경에 네트워크가 3개 필요하다.

그리고 할당받은 ip는 한정적이라 네트워크분할을 효율적으로 해야한다.

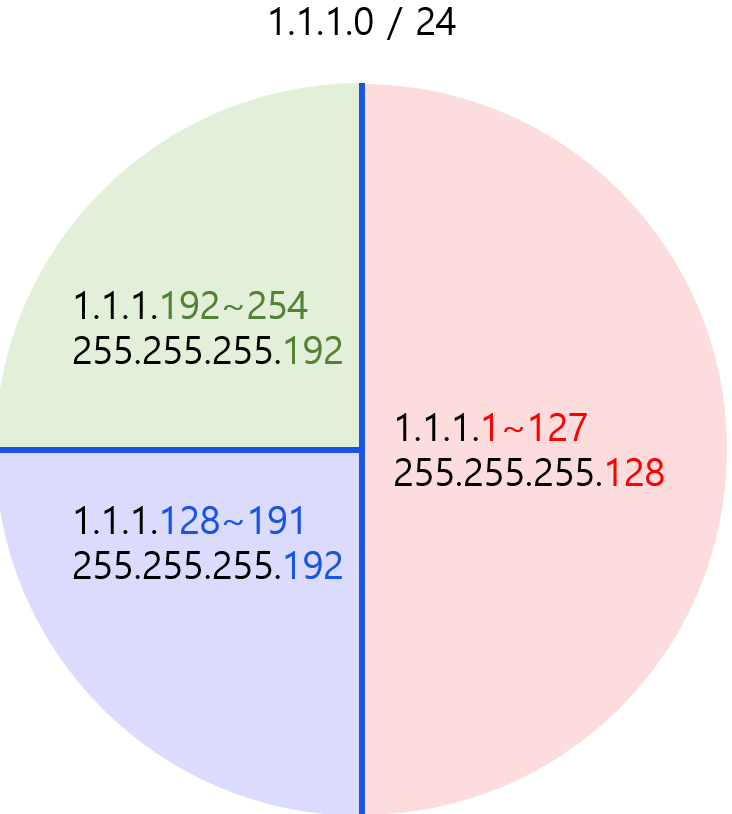

아래의 원이 할당받은 ip라면 서브넷으로 분할해야한다.













위 처럼 분할하기 위해 각각의 라우터의 설정을 해준다.







라우터 설정





#Seoul





en
conf t
host seoul
ena se babo
no ip domain-l
ser p
user admin se babo1
ip domain-n sangm.com
cry k g r
2048
ip ssh ver 2
ip ssh-time-o 120
line con 0
login local
exec-t 0 0
loggin syn
line vty 0 4
login local
exec-t 0 0
loggin syn

int f0/0
ip add 1.1.1.126 255.255.255.128
no sh
int s0/0/0
ip add 1.1.1.193 255.255.255.192
clock rate 4000000
no sh
exit
ip route 0.0.0.0 0.0.0.0 1.1.1.194
do wr







#Busan



en
conf t
host Busan
ena se babo
no ip domain-l
ser p
user admin se babo1
ip domain-n sangm.com
cry k g r
2048
ip ssh ver 2
ip ssh-time-o 120
line con 0
login local
exec-t 0 0
loggin syn
line vty 0 4
login local
exec-t 0 0
loggin syn

int f0/0
ip add 1.1.1.190 255.255.255.192
no sh
int s0/1/0
ip add 1.1.1.194 255.255.255.192
no sh
exit
ip route 0.0.0.0 0.0.0.0 1.1.1.193
do wr

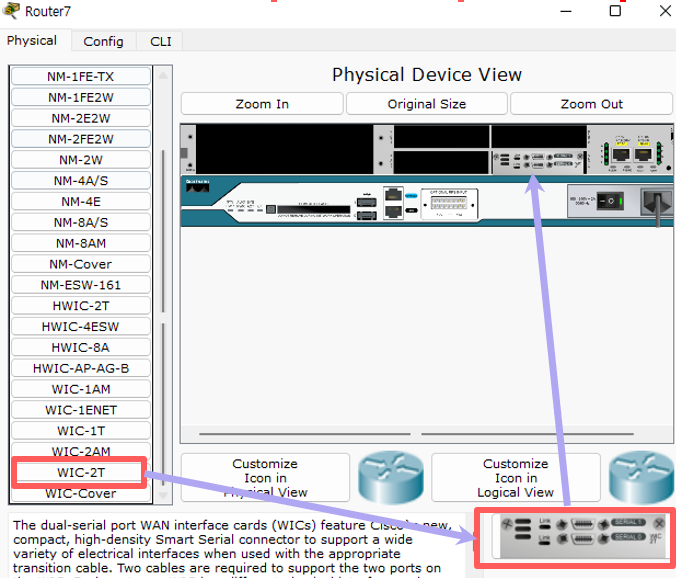

아 그리고 아래는 라우터의 설정을 약간 변조해봤다. 아래처럼 라우터에 드래그하고



아래처럼 생긴 선으로 연결하면 된다.











마무리하면

이렇게 됨

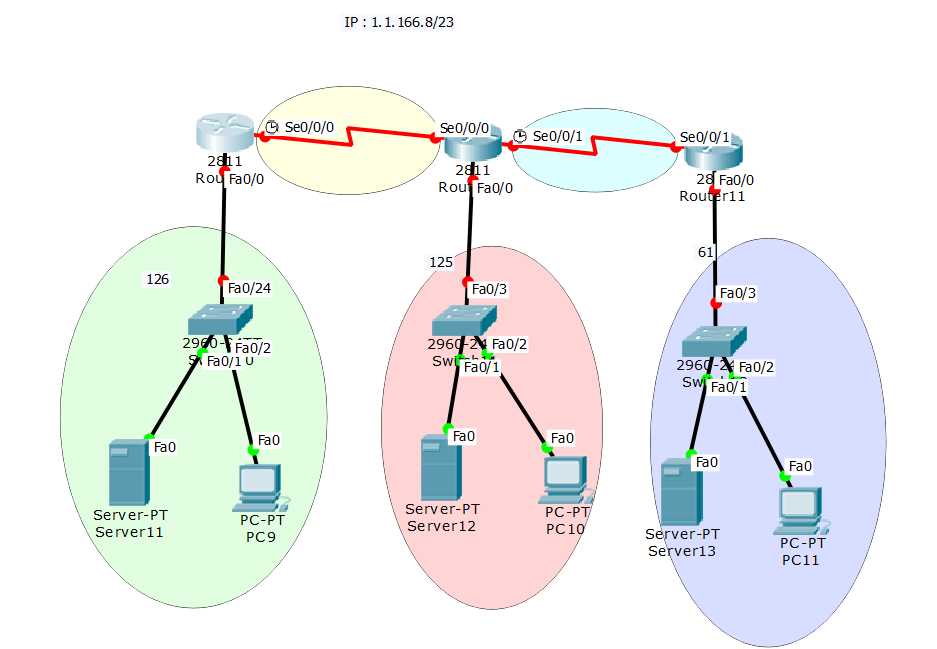

실습2























라우터 설정



#서울

en
conf t
host seoul
ena se babo
no ip domain-l
ser p
user admin-n sangm.com
cry k g r
yes
2048
ip ssh ver 2
ip ssh time-o 120

line con 0
login local
exec-t 0 0
loggin syn

line vty 0 4
login local
exec-t 0 0
loggin syn

int f 0/0
ip add 1.1.166.254 255.255.255.0
no sh
int s0/0/0
ip add 1.1.167.220 255.255.255.224
clock rate 4000000
no sh
exit
ip route 0.0.0.0 0.0.0.0 1.1.167.221
do wr



#대전

en
conf t
host daejeon
ena se babo
no ip domain-l
ser p
user admin-n sangm.com
cry k g r
yes
2048
ip ssh ver 2
ip ssh time-o 120

line con 0
login local
exec-t 0 0
loggin syn

line vty 0 4
login local
exec-t 0 0
loggin syn

int f 0/0
ip add 1.1.167.126 255.255.255.128
no sh
int s0/0/0
ip add 1.1.167.221 255.255.255.224
no sh
int s0/0/1
ip add 1.1.167.230 255.255.255.224
clock rate 4000000
no sh
exit
ip route 1.1.166.0 255.255.255.0 1.1.167.220
ip route 1.1.167.128 255.255.255.192 1.1.167.231
do wr



#부산

en
conf t
host busan
ena se babo
no ip domain-l
ser p
user admin-n sangm.com
cry k g r
yes
2048
ip ssh ver 2
ip ssh time-o 120

line con 0
login local
exec-t 0 0
loggin syn

line vty 0 4
login local
exec-t 0 0
loggin syn


int f 0/0
ip add 1.1.167.190 255.255.255.192
no sh
int s0/0/1
ip add 1.1.167.231 255.255.255.224
no sh
exit
ip route 0.0.0.0 0.0.0.0 1.1.167.221
do wr





이렇게 됨
