라우터의 내부 구조 / 리셋 / TFTP 전송















라우터가 부팅되고, 설정된 데이터가 저장되고, 데이터가 어디에 저장되는지 알아보자. 기본적으로 4개의 저장장치가 있는데, 각 각 아래와 같은 역할을 한다.





ROM

기본적인 IOS를 갖고있다.



RAM

장비 시작시에 Flash 에서 IOS 파일을 받고, NVRAM에서 Starting-conf를 받아 장비를 구동시킨다.



NVRAM

장비의 Starting-config, config-register 가 저장되는데 아래의미를 갖고있다.







Flash

IOS image 파일이 저장되어있다.





※IOS 파일 : 라우터를 움직이는 운영체제

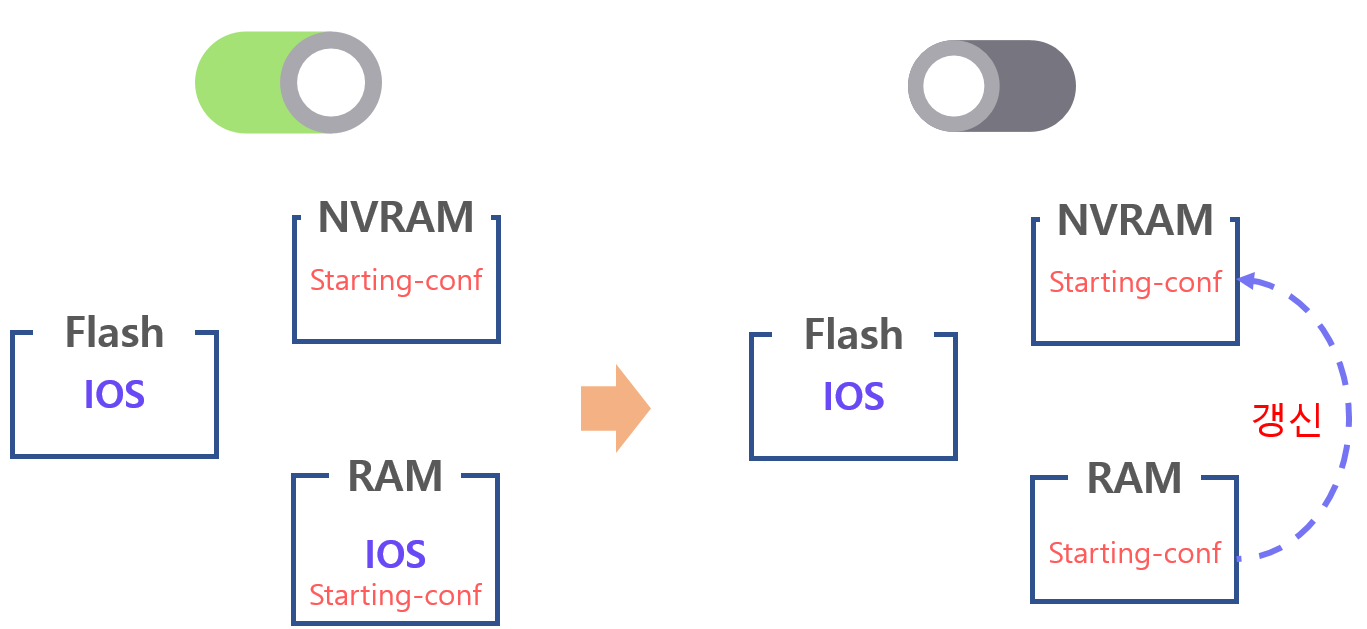

기본적으로 이렇게 가동되어 RAM에서 라우터를 작동시키게 된다.













라우터를 끄게 되면 RAM에 기록된 데이터중 필요한 데이터는 NVRAM 에 저장하게 된다.



























라우터 초기화 하는 방법





현재 비밀번호를 몰라서 babo1 으로 비밀번호를 변경할것이다.



하기전에 아래처럼 register 번호로 접속할 것인데

0x2142 : 라우터 비밀번호 복구용 register 번호, NVRAM 안거치고 바로 RAM으로 감
0x2102 : startup-config 를 확인해 존재시, 로딩해 부팅하고 없으면 User 모드로 부팅하게 된다.







명령어만 보면 이렇게 진행될것이다



재부팅



ctrl + fn + delete
confreg 0x2142
boot

erase startup-config
conf t
ena se babo1
config-registrer 0x2102
exit
reload





 먼저 재부팅한다.

빨간색 처럼 #이 뜰때

Ctrl + fn + delete를 눌러 설정창으로 들어간다

최소한의 명령어만 사용할  수 있는데, ? 를 쳐보면

파란색 칸처럼 사용할 수 있는 명령어가 나온다.







confreg 0x2142

boot

위처럼 명령어를 쳐준다.









no

en

conf t















ena se babo1

config-register 0x2102

exit

reload



이렇게 되면 비밀번호 복구가 끝나게 된다.











라우터 백업





TFTP 라는  파일 전송 프로토콜을 사용할텐데



TFTP란

Trivial File Transfer Protocol

간단한 파일 전송 프로토콜이다

구현이 간단해 쉽게 쓰일수 있지만, ftp보다는 전송 능력이 떨어진다.















서버의 Services 에서 TFTP로 들어가보면 어떤 파일이 있는지 보인다.







다시 라우터 에서

do show flash

해보면

파일들이 보인다. 파일을 복사하ㅗ











do show flash

하면 아래 파란박스의 파일이 보인다. 복사해서

copy running-config tftp:

로 치면 연결된 ip중 어디로 보낼지 입력하고

파일명을 입력하면

아래처럼 서버 pc의 TFTP에서 전송된것을 볼 수 있다.
