L3 switch















L3 스위치







스위치와 라우터가 합쳐진 장비



하지만 라우터보다 제공하는 기능은 더 적다



VLAN도 스위치의 비용을 절감하기 위해 등장했듯이, L3스위치도 라우터의 비용을 절감하기 위해 스위치와 라우터를 합쳐버렸다.































실습 1























1번스위치에 라우터 선언을 하고 게이트웨이들을 입력해줘야하기때문에

1번 스위치에 아래항목을 추가한다.





exit
ip routing
int vlan 10
ip add 10.0.0.254 255.255.255.0
no sh
int vlan 20
ip add 20.0.0.254 255.255.255.0
no sh
do wr

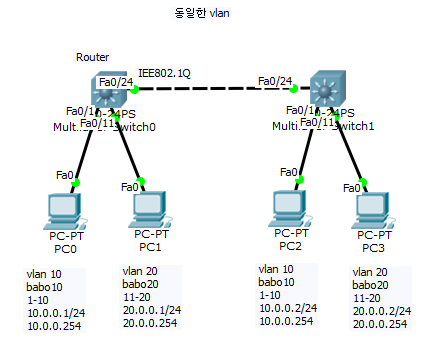

실습 2



















한곳의 라우터만 만들면 되기때문에, 1번 스위치에 아래처럼 추가한다.









exit

ip routing
int vlan 10
ip add 10.0.0.254 255.255.255.0
no sh
int vlan 20
ip add 20.0.0.254 255.255.255.0
no sh
int vlan 30
ip add 30.0.0.254 255.255.255.0
no sh
int vlan 40
ip add 40.0.0.254 255.255.255.0
no sh
do wr

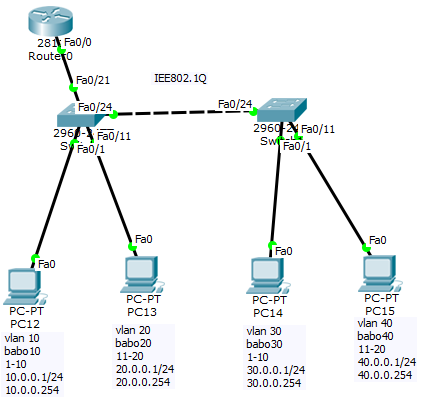

실습 3









아래처럼 기본적인 설정을 해둔다.











그리고 기본적으로 vlan 선언을 하기위해 아래처럼 입력하고









1번 스위치는 21번 포트가 라우터와 연결되어있기때문에 trunk선언을 추가해준다.





그리고 마지막 라우터



en
conf t
host Seoul_R1
ena se babo1
no ip domain-l
ser p
user admin se babo2
ip domain-n sangm.com
cry k g r
yes
2048
ip ssh ver 2
ip ssh time-o 120
line con 0
login local
exec-t 0 0
loggin syn
line vty 0 4
login local
exit

int f0/0
no sh
int f0/0.10
en d 10
ip add 10.0.0.254 255.255.255.0
no sh
int f0/0.20
en d 20
ip add 20.0.0.254 255.255.255.0
no sh
int f0/0.30
en d 30
ip add 30.0.0.254 255.255.255.0
no sh
int f0/0.40
en d 40
ip add 40.0.0.254 255.255.255.0
no sh





이렇게 추가하면









위처럼 40.0.0.1 에서 10.0.0.1까지 핑이 간다.

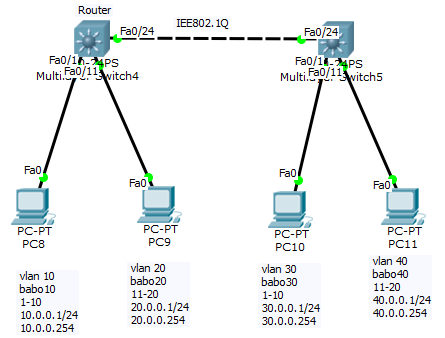

실습 4

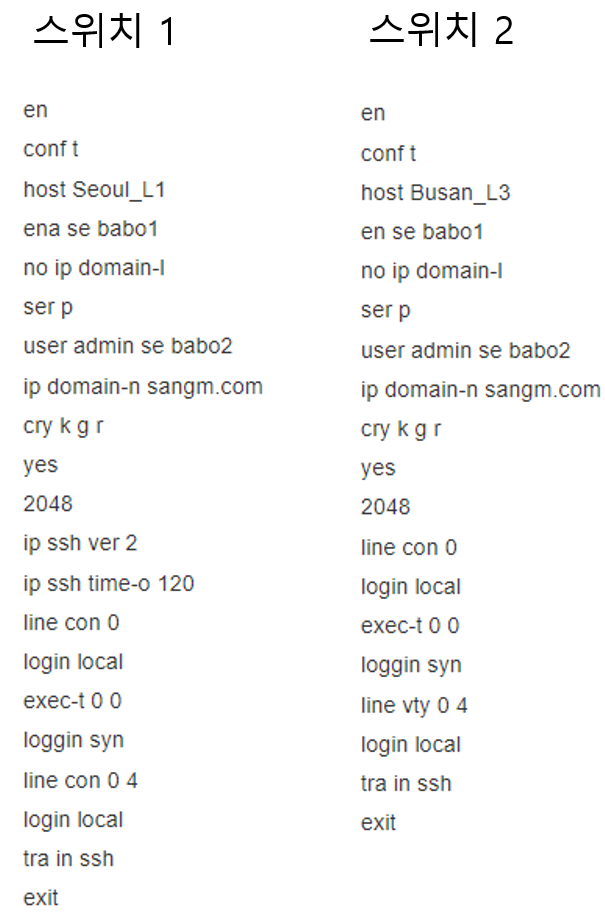

이렇게 기본세팅해주고



아래처럼 vlan 설정

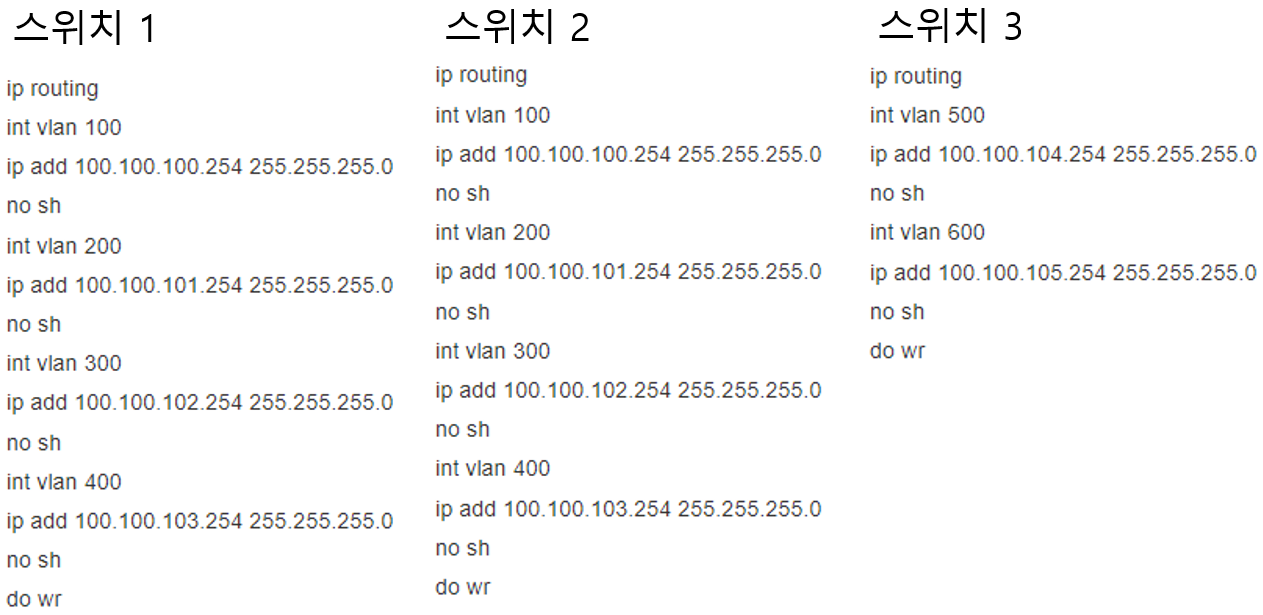

아래처럼 ip 라우팅선언 해준다.

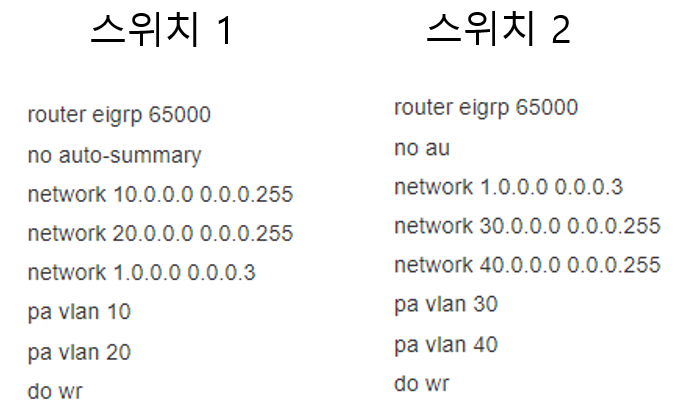

eigrp 설정하기 위해 이렇게 한다.













실습 5













기본설정









vlan  설정 및 trunk 포트 설정











라우팅

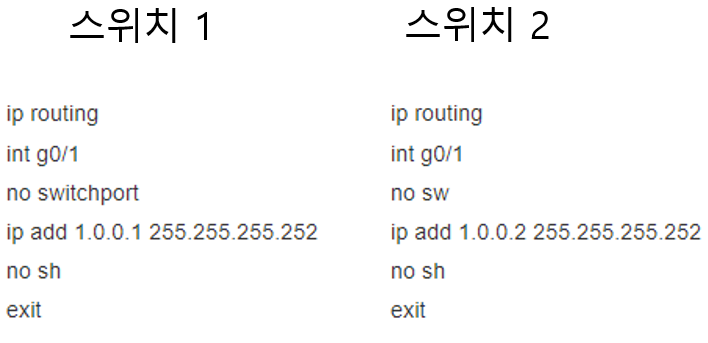

스위치끼리의 라우팅







eigrp 설정
